Arkadan Aydınlatmalı (Backlit) Işıklı Kutu Harf Tabela Montajı Nasıl Yapılır?
Arkadan Aydınlatmalı (Backlit) Işıklı Kutu Harf Tabela Montajı Nasıl Yapılır?

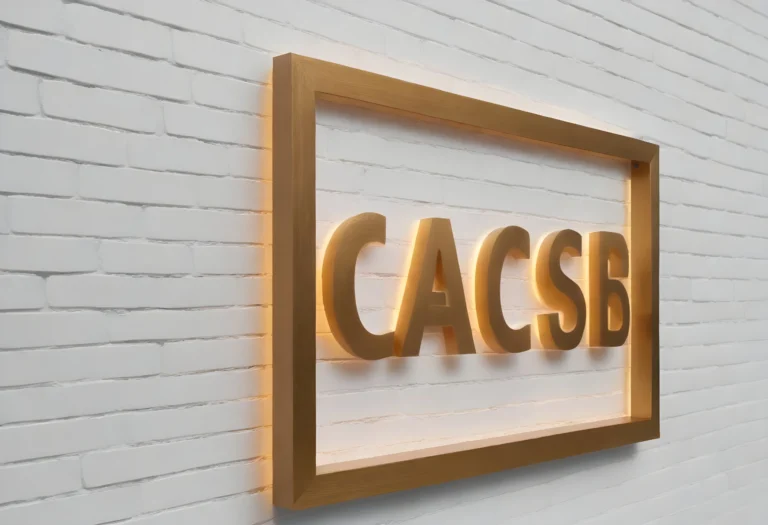

Kabloları duvarın içinde veya arkasında gizleyerek kusursuz bir görünüm elde edeceğiniz arkadan aydınlatmalı (backlit / halo-lit) ışıklı kutu harf tabela montajını adım adım anlatıyoruz. Şık, gömme ve profesyonel bir kurulum için hazırladığımız bu rehberden faydalanabilirsiniz.
Bu tür arkadan aydınlatmalı tabela montajları, kablo kirliliğini ortadan kaldıran kalıcı bir duvar kurulumudur. Işıklı tabela sistemlerinde elektrik bağlantısı ve trafo kablolaması hassasiyet gerektirdiğinden, bağlantı aşamasında yetkili bir elektrikçiden destek almanız önerilir.
Montaj Mantığını ve Elektrik Sürecini Anlamak
Arkadan aydınlatmalı tabela sistemlerinde, her bir harfin arka yüzeyinden çıkan 12V DC elektrik kabloları ve bunlara güç veren bir voltaj adaptörü (trafo) bulunur. Montaj ekibinin veya elektrikçinizin görevi; duvar arkasında veya alçıpan içindeki kanallardan bu 12V kabloları çekip tek bir noktada toplayarak trafoya bağlamaktır.
Farklı ışıklı kutu harf modelleri ve aydınlatma alternatifleri için kutu harf tabela çeşitleri sayfamızı inceleyebilirsiniz.
1. Adım: Şablon İle Deliklerin Delinmesi

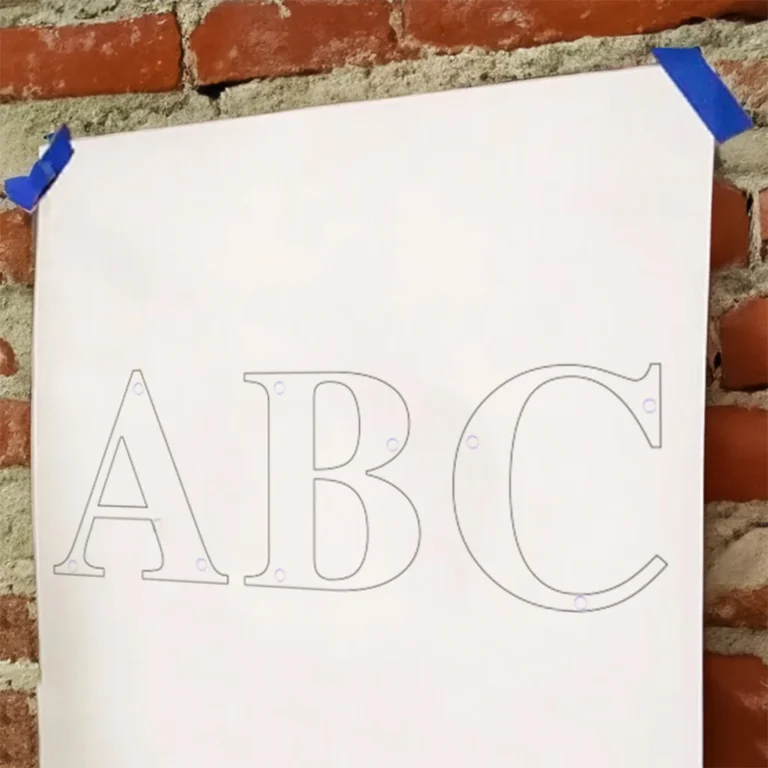

Tabelanızla birlikte, harflerin saplama vidalarının (yükseltme ayaklarının) ve elektrik kablolarının duvardan geçeceği delik noktalarını milimetrik gösteren 1:1 ölçekli kağıt montaj şablonu gönderilir. Şablon su terazisiyle duvara sabitlendikten sonra işaretlenen noktalar matkapla delinir.
Not: Montaj şablonu, tabelanızın özel imalatı tamamlandıktan sonra tam ölçüsünde hazırlanarak ürünle birlikte paketlenir.

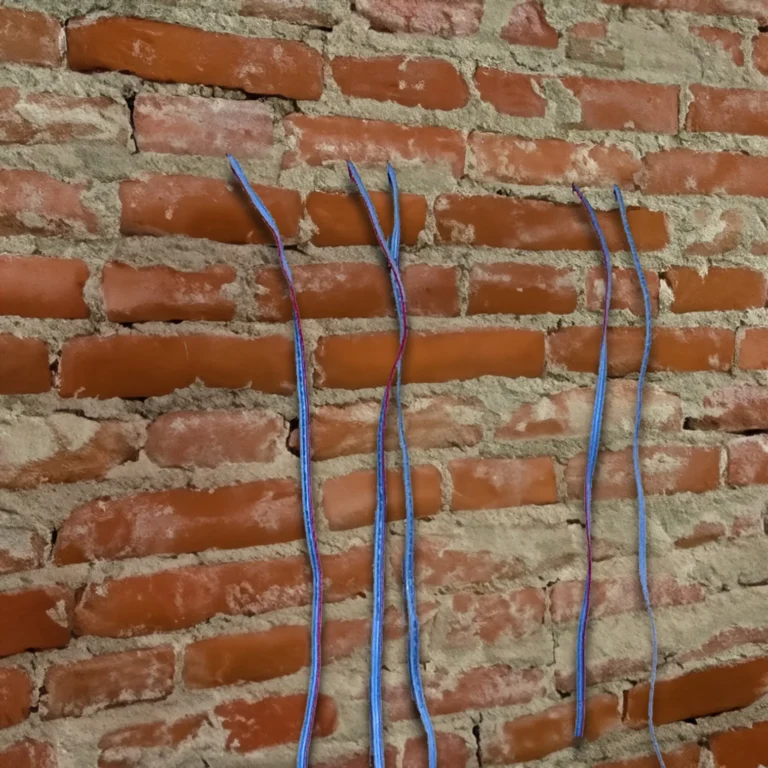

2. Adım: Kabloların Duvar Arkasına Geçirilmesi
Işıklı tabelanızın her bir harfi ve logosu kendi LED kablosuna sahiptir. Duvarda tamamen pürüzsüz ve estetik bir görünüm elde etmek için, harflerin arkasından çıkan bu kablolar şablonla açtığınız deliklerden duvarın arka tarafına veya duvar içine geçirilir.
3. Adım: Trafo ve Güç Kaynağı Bağlantısı
Işıklı kutu harflerde kullanılan LED modüller 12V ile çalışır. Şebekeden gelen 220V elektriği 12V akıma düşürmek için trafo kullanılır. Trafo bağlantısı için iki farklı yöntem tercih edilebilir:

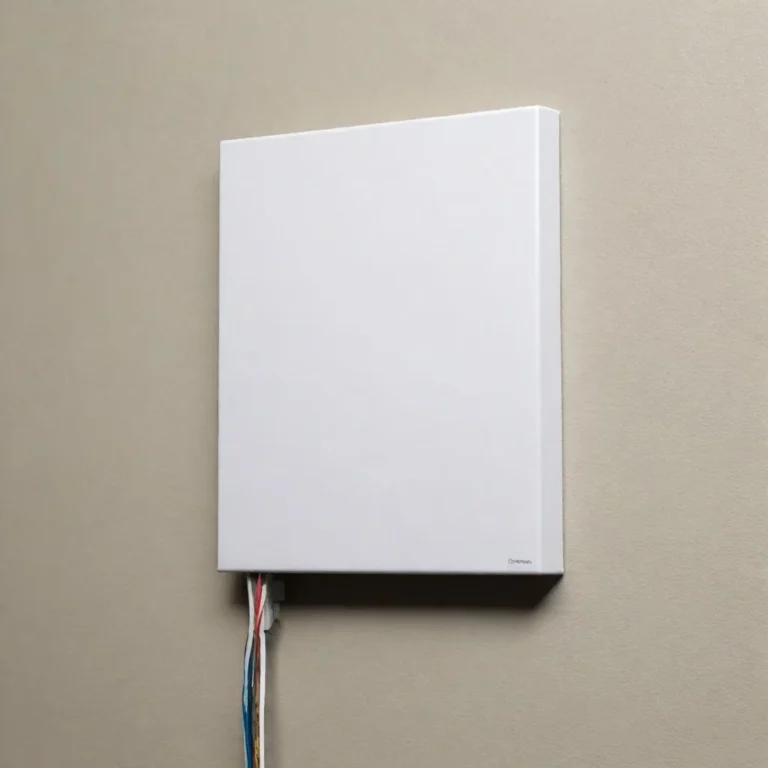

1. Seçenek: Duvar Arkasından Bağlantı (Through-Wall)
Tabela kabloları duvarın arka tarafındaki odaya veya koridora geçirilir. Eğer tabela alanına yakın bir elektrik prizi veya buat varsa, trafo kutusu duvarın arka yüzeyine monte edilir. Elektrikçi trafoyu doğrudan bina şebekesine bağlayabilir ya da fişli bir kablo ile yakındaki bir prize takabilir.

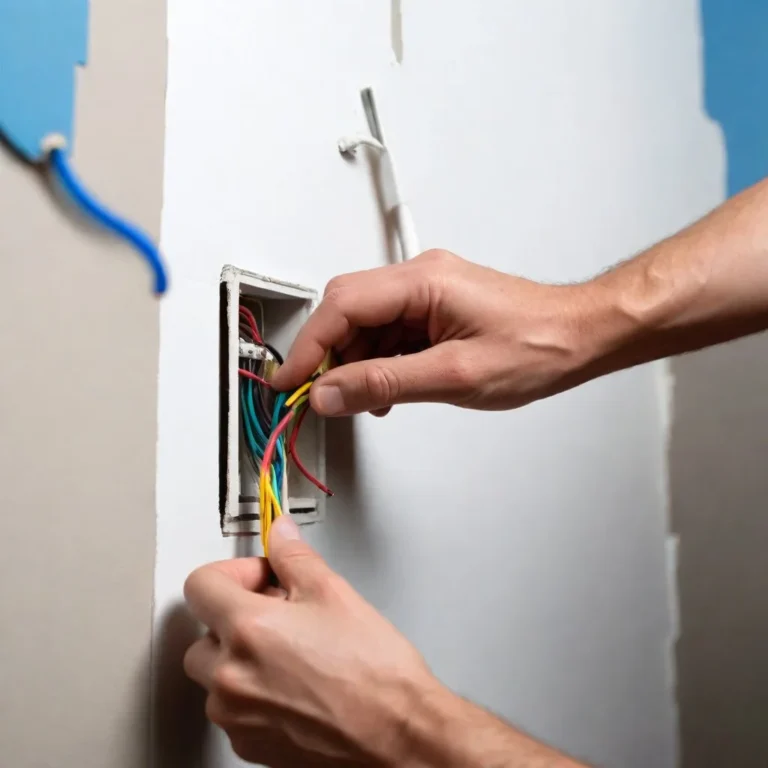

2. Seçenek: Duvar İçi Ankastre Bağlantı (In-Wall)
Özellikle alçıpan duvarlarda veya tadilat aşamasındaki mekanlarda temiz bir görünüm için tercih edilir. Duvar içine müdahale kapaklı bir buat/trafo kutusu yerleştirilir. Tüm harflerden gelen 12V kablolar duvar içinden geçerek bu kutuda birleşir ve trafoya bağlanır.
Önemli Teknik Notlar ve Kullanım İpuçları
Şebeke Voltajı: Tabelalarımız standart 110V-220V AC şebeke elektriğine uygun su geçirmez IP67 trafolar ile teslim edilir.
Açma / Kapama Şalteri: Elektrikçinizin trafo hattına bir açma-kapama şalteri veya sigorta eklemesi önerilir. Zaman ayarlı röle veya akıllı priz kullanarak tabelanızın dükkan kapandıktan sonra belirlediğiniz saatlerde otomatik açılıp kapanmasını sağlayabilirsiniz.
Uzaktan Kumanda ve Dimmer: Dilerseniz tabelanın ışık şiddetini ayarlamak veya uzaktan açıp kapatmak için hatta RF kumandalı dimmer modülü entegre edilebilir.
Kurulum Videosu
Arkadan aydınlatmalı kutu harf tabela montaj adımlarını pratikte görmek için aşağıdaki kurulum detay videosunu izleyebilirsiniz:
Farklı tabela modellerinin montaj detayları ve bakım rehberleri için aşağıdaki bağlantıları inceleyebilirsiniz:
Kaliteli IP67 LED trafoları hafif bir ısınma yapabilir; bu normaldir. Ancak trafonun kapalı veya hava almayan dar alanlara gömülmemesi, ömrünü uzatması açısından önemlidir.
Tabela kablolarını duvarı delmeden gizlemek mümkün müdür?
Duvar delinmek istenmiyorsa, harfler alüminyum bir alt kaset/profil şasi üzerine monte edilerek kablolar şasi içinde saklanabilir. Şasi tek bir noktadan duvara sabitlenir.
Işıklı kutu harf LED’leri kaç volt ile çalışır?
Tüm ışıklı kutu harf sistemlerimizde insan sağlığı ve yangın güvenliği açısından güvenli olan 12V DC düşük voltajlı LED modüller kullanılır.
